污泥低溫除濕干化一體機是利用空氣熱能為熱源，對污泥進行低溫干化處理。本設備采用密閉熱泵干化技術，不產生任何廢熱、廢氣，熱泵烘干高效節能，同時結合自動化控制技術，可最大程度實現污泥的減量化、穩定化、無害化和資源化處理。



該設備與傳統的熱干化處理工藝相比，其主要優點是：

1、系統自動化程度高、PLC自動優化運行，操作簡單；

2、設備采用高效熱回收技術，密閉循環利用，運行成本低；

3、采用密閉式低溫干化工藝，安全可靠，處理過程無廢氣產生；

4、分層布置、占地面積小，安裝簡單無需配套土建工程；

5、整機采用不銹鋼等防腐材料，使用壽命高，試用于多種污泥處理；

6、采用復合式換熱系統，整機組效率較傳統熱泵烘干系統提高20%以上。

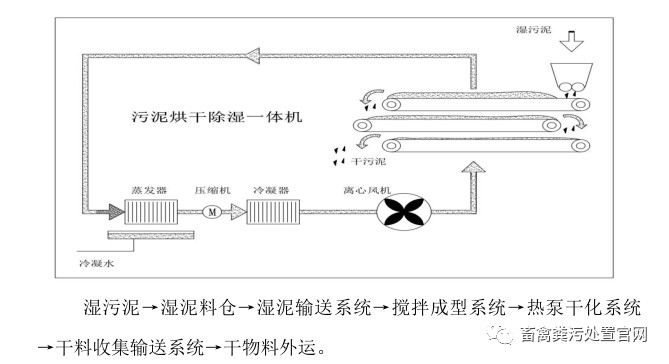

工藝流程平面圖

該設備主要由六大系統組成：

1、濕污泥輸送系統；

2、攪拌切條成型系統；

3、熱泵除濕干化系統；

4、網帶傳動系統；

5、干料收集輸送系統；

6、自動化控制系統。

 污泥通過濕污泥料斗及螺旋輸送機配合送入污泥干化一體機濕泥料口，通過設備自帶的攪拌機和成型機將污泥切成條狀，依靠重力落入緩慢行走的網帶上，熱干風由網帶底部以較快速度上升，與污泥接觸的過程中將污泥干化，濕空氣則進入除濕熱泵系統，通過降溫的方式使得濕空氣溫度低于露點，水汽得以冷凝并排出系統至廠區污水管道，通過泠凝器使得“脫水”后的空氣升溫變?yōu)闊岣煽諝猓腿刖W帶干化系統繼續干化污泥，全過程中空氣循環利用，所以沒有任何尾氣產生。該系統可將污泥含水率降低至10%以下，干化后污泥采用全密閉式螺旋輸送機輸送出干化系統，通過接車、轉運，進行后續利用。

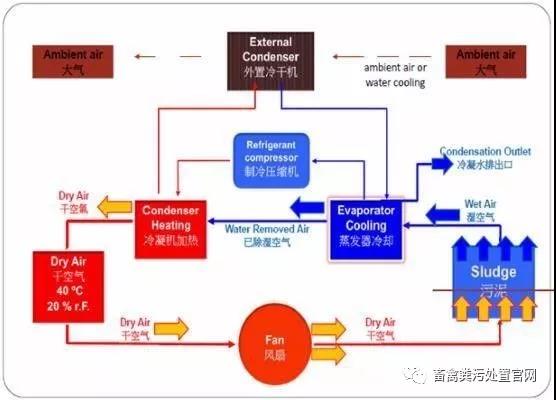

     該技術利用了熱泵原理，通過利用干熱空氣在污泥表面上的流速形成和創造蒸發條件，使干燥物料內的水分揮發到空氣中，使空氣中的相對濕度增加形成濕空氣。然后濕空氣進入系統的蒸發器中，利用高效制冷劑吸熱，使空氣冷卻析出冷凝水，冷凝水收集后統一處理。含有熱量的制冷劑經過熱泵壓縮機做功后，轉變?yōu)楦咂焚|熱源，為冷卻后的低溫飽和濕空氣進行加熱，將濕空氣變?yōu)楦蔁峥諝?。干熱空氣再通過風機作用重復進行下一個循環干化過程。



     運行成本分析（以日處理20噸為例）

     電費：在處理量20噸/天情況下，本項目正常運行每天耗電約2500kW.h，電費單價按照0.8元/kW·h計算，物料干化折合噸耗約100元/噸；

     人工費：本項目系統自動化、集成化程度，共需定崗操作人員1人，人均工資按3000元/月計算，物料干化折合噸耗約5元/噸；

     設備維修保養費：本項目設備運行穩定，每年設備維修保養費為10000元，折合噸物料約為1.4元/噸。



     綜上，污泥干化一體機運行費用約計106.4元/噸。
